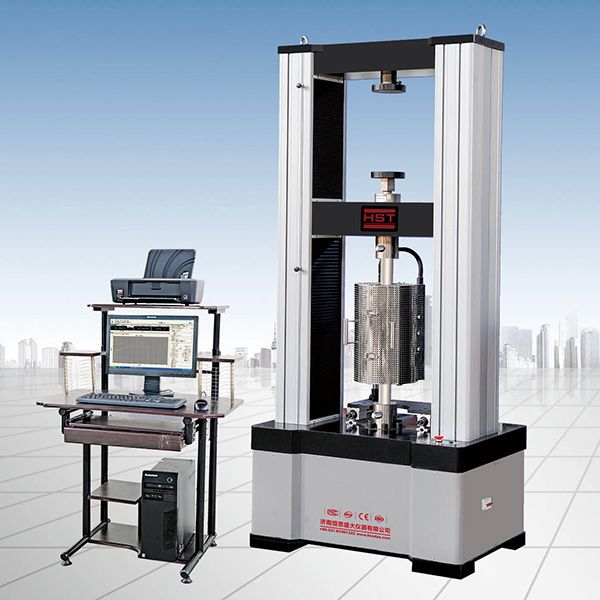

鋁型材高溫拉伸試驗機產品結構：

1.恒溫箱為一電熱恒溫鼓風干燥箱，工作溫度300℃，控制靈敏度±1℃，箱體由薄鋼板構成，工作室與箱體外殼間以玻璃纖維作保溫層材料。

2.箱門中間有一玻璃窗，以供觀察工作室內之情況。全部電器操作設備均裝于箱左側控制層內。控制層內有側門可以卸下，以備檢查或修理線路時用。電熱器裝于箱體內工作室下，共分二組，即“加熱1”“加熱2”，并有指示燈指示加熱工作，燈亮表示電熱器工作，燈滅表示加熱停止。

3.加載機構由杠桿、砝碼、加載螺栓、加載手輪等組成。將10個或10個以上的試樣由連接夾具串好后吊在杠桿端部，利用杠桿尾部砝碼的重量，通過杠桿對試樣施加試驗力，當試樣長時間加載后產生變形，而使杠桿傾斜時，利用加載螺栓及手輪調節，使杠桿重新達到水平位置，以保證試驗力的準確。

4.操作步驟：

(1)將10個試樣用連接夾具串好（一般每串能試驗10個或10個以上的試樣），通過夾具螺栓6連接到杠桿4的頭補。將鋼絲繩13連接在夾具下部的螺栓上，通過手輪調節杠桿平衡。

(2)開通恒溫箱電源，剛開始加熱時，可開啟兩組加熱開關，再將控溫儀表的按鍵設置所需的溫度即可，指示燈亮同時可開啟鼓風機開關，使鼓風機工作。

(3)當溫度升到所需溫度時，指示燈滅，剛開始恒溫時，可能會出現溫度繼續上升，此乃余熱影響，此現象約半小時左右會趨于穩定。在恒溫過程中借助箱內溫控器自動控溫，不用人工管理。

(4)恒溫時可關閉一組加熱開關，只留一組電熱器工作，以免功率過大，影響恒溫效果。

(5)將砝碼裝在砝碼托盤1上，如果杠桿不水平時可繼續調節手輪使杠桿水平。此時可計算試驗開始時間，1000小時后關閉電源，取下試樣，測量試樣尺寸，判定是否合乎標準。

鋁型材高溫拉伸試驗機產品參數：

1.試樣尺寸：100mm±1mm；

2.試樣數量：100個（根據試樣的形狀和尺寸，可適當增加或減少）；

3.試驗力：1000N；試驗力精度：≤±1%；加力方式：杠桿+砝碼；電源：220V；

4.功率：6kW；重量：200kg；

5.工作室尺寸：500(寬)×600（深）×750（高）mm；

6.外形尺寸：1050（寬）×700(深)×1400（高）mm；
